一、產品簡介

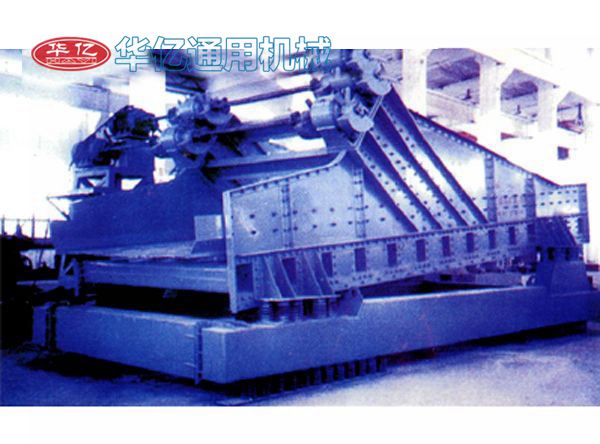

SZR系列熱礦振動篩專供燒結廠完成熱燒礦的分級和向冷卻設備均勻給料作業，是我公司的重點產品之一。
根據用戶的要求，我公司承擔不同規則型號熱礦篩的設計制造。

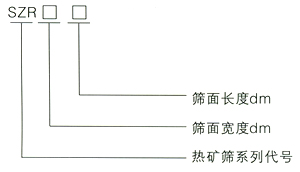

二、型號說明
三、工作原理和結構特點
SZR系列熱礦振動篩為座式安裝，采用雙軸振動器振動。雙軸振動器兩根軸由兩臺電動機分別帶動做反自同步旋轉，使篩箱產生真線振動。電動機安裝在篩箱側面的固定支架上，故電動機不參振。
電動機和雙軸振動器之間，兩臺雙軸振動器之間均采用萬向聯軸器連接，萬向聯軸器同時具有角度和長度的補償作用，可以滿足篩機工作時電動機和激振器之間的相對位移要求。
根據電動機和振動器安裝位置的不同，熱礦振動篩可制定成上振式或下振式。
SZR系列熱礦篩均配備二次隔振系統，對基礎的動負荷較小，使用于有隔振減要求，安裝高度允許的場合。
熱礦篩篩箱的側板與橫梁采用優質耐熱不銹鋼（或優質耐熱鋼）制造，主板和側板之間，側板和橫梁的連接采用環槽鉚釘鉚接，連接緊固可靠。
熱礦振動篩工作時，篩板與高溫物料接觸，要求有較好的耐磨、耐熱性能，故采用耐熱合金鑄鋼。工作時篩板會受熱膨脹，篩板固定裝置采用斜插緊固，并設有熱補償機構，可保證工作溫度狀態下，篩板固定牢靠，篩板拆裝也比較方便。

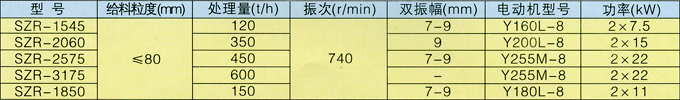

四、技術參數

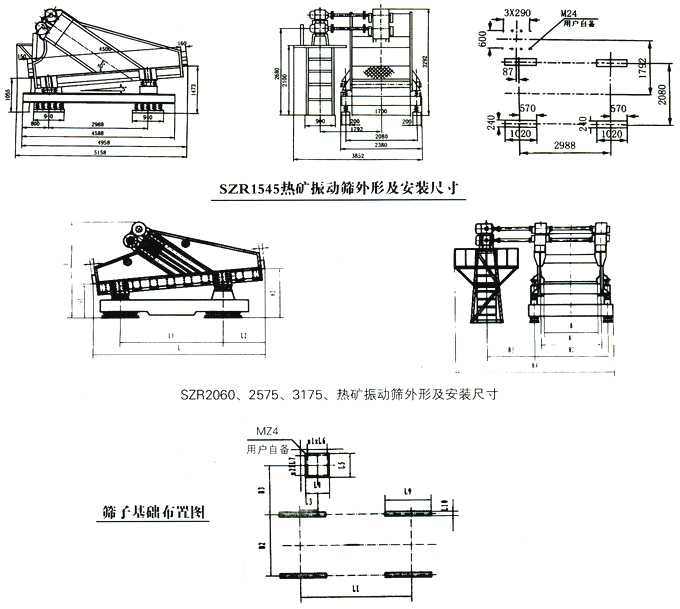

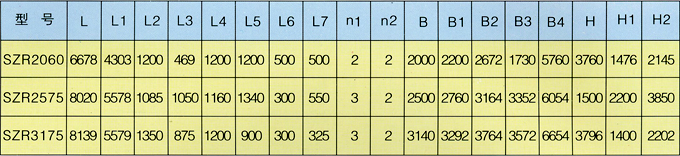

五、外形尺寸
